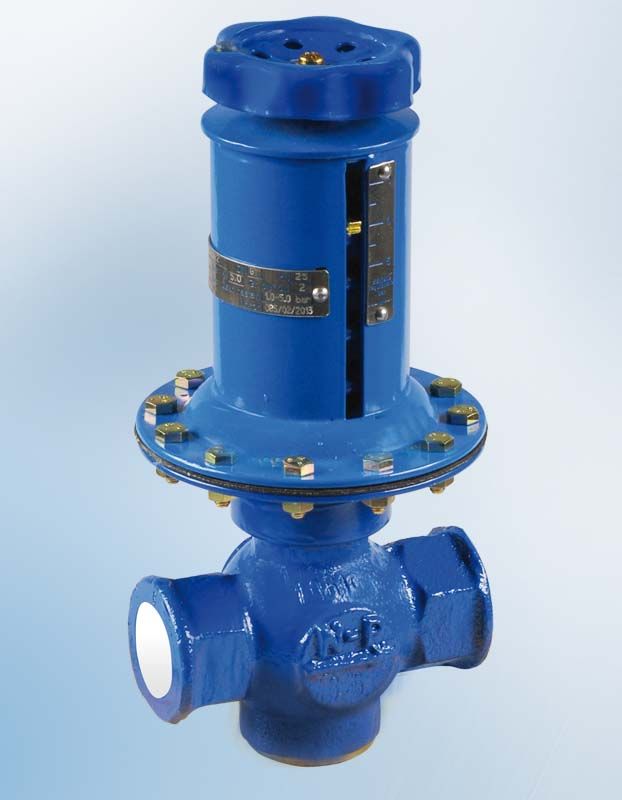

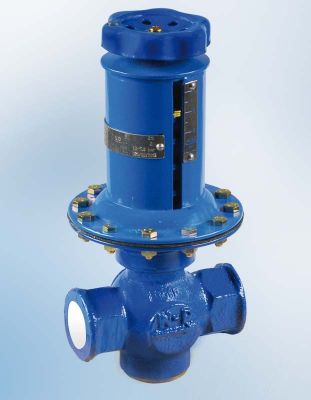

REDUKTOR CIŚNIENIA RCU-2




ZASTOSOWANIE

Reduktor ciśnienia przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem, niezależnie od zmian ciśnienia zasilania. Stosowany jest w instalacjach wody, powietrza i gazów niepalnych. Po uzgodnieniu z producentem reduktory może być również stosowany do innych mediów.

BUDOWA

Reduktor składa się z trzech głównych zespołów:
• zaworu (01) z trzpieniem uszczelnionym mieszkiem sprężystym,
• siłownika membranowego (02),
• nastawnika ciśnienia regulowanego (03)



CHARAKTERYSTYKA
• wykonania: żeliwo szare, staliwo
• bezobsługowe uszczelnienie mieszkowe zapewnia wysoką sprawność urządzenia
• wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR
• łatwość regulowania nastawy
• nie wymaga podłączania dodatkowych przewodów impulsowych
• przyłącza gwintowe, na zamówienie wkręcane przyłącza kołnierzow



ZASADA DZIAŁANIA

Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulacyjnym, któremu przepływający czynnik dostarcza energii niezbędnej do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest przez otwór w trzpieniu pod membranę siłownika (02), siła na membranie wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną.

Wymiar nominalny G 3/4";  1";  1 1/4"
Ciśnienie nominale PN 16; PN25
Współczynnik przepływu 1 ... 8 m3/h
Temperatura czynnika 130 °C
Zakresy nastaw 0,2-2,5; 1,0-5,0; 2,0-8,0 bar
Charakterystyki przepływu liniowa
Szczelność zamknięcia VI kl. wg. PN-EN 60534-4
Materiały korpusu • EN-GJL250
• GP240GH
